U-Air TS IP流高/标清播出系统

本方案采用播控、播出分离的架构组成一套IP流高标清同播系统,系统采用RJ45接口传输,实现IP流信号输出。

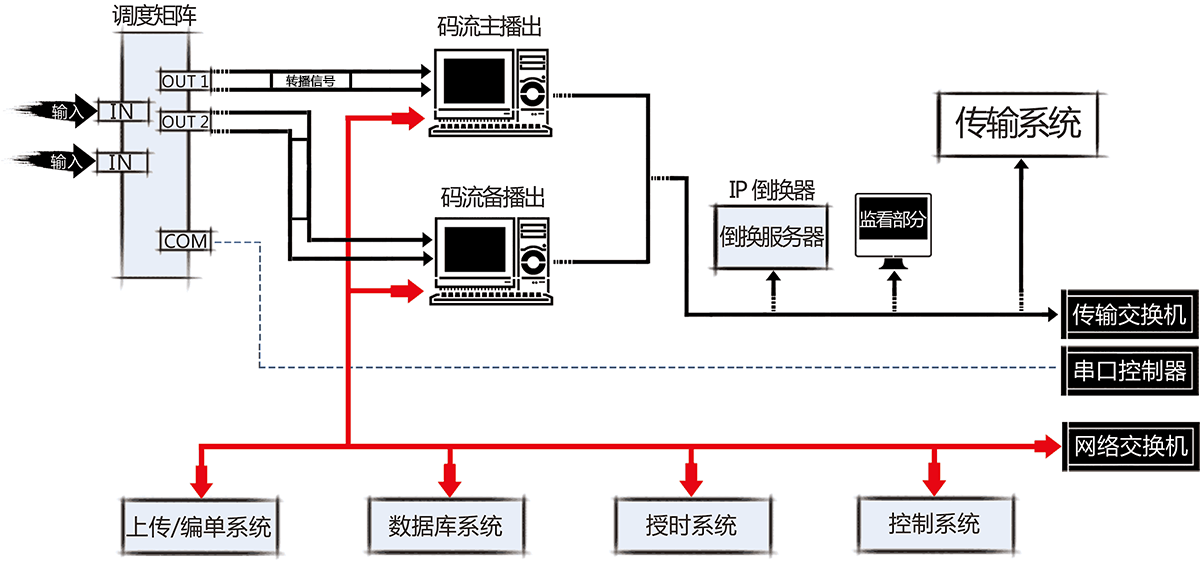

系统组成

  1. 多路外来信号连接至调度矩阵(支持模拟/SDI/HD SDI),矩阵输出连接至主备服务器编码卡中,实现外来信号编码为TS流信号输出;同时矩阵接受控制机控制调度信号;
  2. 主备码流播出服务器(RJ45)输出后,连接至传输交换机,同时IP倒换服务器、监看工作站都连接至传输交换机,实现网络化管理;
  3. IP倒换服务器采用的是自动检测主备播出服务器IP信号,倒换后输出;监看工作站根据频道节目的IP地址监看播出信号,实现多频道实时监看;
  4. 码流播出服务器与上传/编单系统、数据库系统、授时系统、控制系统等联网,实现全台制作、存储、播出、传输一体化。
